2機器的結構和技術特性

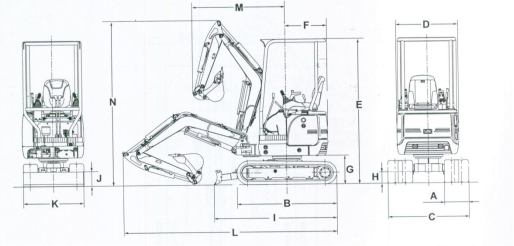

2-1 整機外形尺寸
單位：mm DL18X
|
代碼 |
名稱描述 |
橡膠履帶板 |
鋼制履帶板 |
|
A |
履帶板寬幅 |
230 |
230 |
|
B |
履帶全長 |
1410 |
1430 |
|
C |
履帶全寬 |
1100 |
1100 |
|
D |
平臺總寬 |
970 |
970 |
|
E |
駕駛棚高度 |
2200 |
2200 |
|
F |
后端回轉半徑 |
790 |
790 |
|
G |
后端離地高度 |
440 |
440 |
|
H |
最低離地高度 |
200 |
200 |
|
I |
下部機器全長 |
1685 |
1685 |
|
J |
推土板高度 |
265 |
265 |
|
K |
推土板寬度 |
1100 |
1100 |
|
L |
全長（推土板朝前） |
2920 |
2920 |
|
全長（推土板朝后） |
3100
|
3100
|
|
|
M |
前端量小回轉半徑 |
1680 |
1680 |
|
N |
斗桿大端抬升高度 |
2450 |
2450 |

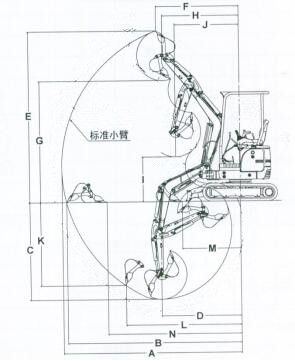

2-2挖掘機作業范圍（反鏟）
單位：mm DL18X
|
代碼 |
名稱描述 |
規格尺寸 |
|
|
標準鏟斗容量 |
0.06m3 |
|
A |
最大挖掘半徑 |
3600 |
|
B |
最大地面挖掘半徑 |
3510 |
|
C |
最大挖掘機深度（不使用推土板） |
1905 |
|
最大挖掘機深度（使用推土板） |
2042 |
|
|
D |
最大挖掘深度半徑 |
1988 |
|
E |
最大挖掘高度（不使用推土板） |
3060 |
|
最大挖掘高度(使用推土板） |
3400 |
|
|
F |
最大挖掘高度半徑 |
2450 |
|
G |
最大卸載高度 |
2250 |
|
H |
最大挖掘高度半徑 |
2300 |
|
I |
最小卸載高度 |
800 |
|
J |
最小卸載高度半徑 |
1550 |
|
K |
最大垂直挖掘深度 |
1200 |
|
L |
最大垂直挖掘深度半徑 |
2880 |
|
M |
最小地面挖掘半徑 |
1310 |
|
N |
最大掃平半徑 |
2785 |
